中学生の時に作った，電子マスカット さんの 「白色LEDを使った就寝用常夜灯」 についてのメモです。部屋の電灯を消すと同時に光り始めて，1 分半ほどで自動的に消えます。寝る直前にメガネ置いたりゴソゴソするときに便利です。回路図などの詳細は元サイトを読んでください。

ケースについて

元サイトでは綿棒ケースに入れて完成としているのですが，せっかくならちゃんとしたケースに入れると愛着が湧きます。私は 2 つ作ったのですが，1 つ目はタカチの SW-85S (外寸(mm)：W60 × H40 × D85) で，2 つ目は同じくタカチの SW-100B (外寸(mm)：W65 × H35 × D100) で作りました。前者の場合は単四電池で，後者の場合は単三電池で作るとぴったりフィットします。後者のほうが重厚感があります。色は S (ライトグレー)・B (ブラック) の 2 種類があります。今思うと SW-100S がベストだったかもなと感じます。

部品配置図

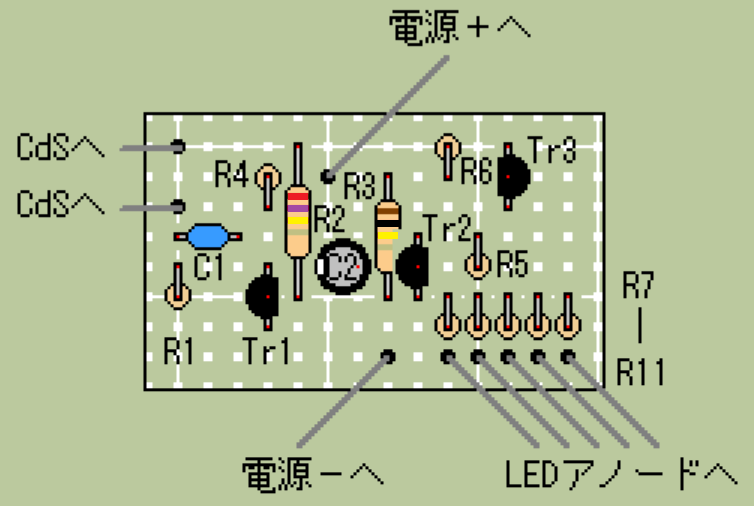

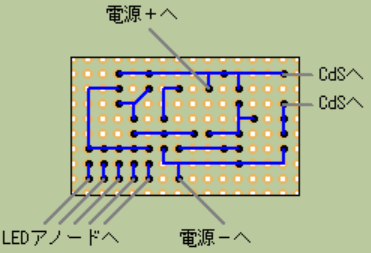

元サイトの部品配置を変更し，基板サイズ 38mm x 23mm とコンパクトに仕上げてみました。お手持ちの基板の切れ端で気軽に作れるよ。以下の画像を参考にしてみてください。部品番号は元サイトに合わせています (ただし，LED を 2 本追加したため R10, R11 を追加しています)。

その他

• 特に理由がないなら，配線には単線ではなくヨリ線を用いるべきです (当然ヨリ線には面倒くさらずに必ずはんだメッキを施しましょう)。私の浅い経験からですが，単線は知らない間に折れたりするので信頼性が低くなります。
• 元サイトでは 3 本の LED を 5 本にしてみました。この程度なら大丈夫だと思いますが，もっと大きな負荷をドライブしたいなら Tr3 は別のものを使ってください。
• R4 を半固定抵抗に置き換えるのは結構アリだと思います。私が作ったものだと 1 分半くらい点灯するのですが，ちょっと長いかもなという気もします。調整できると便利です。
• CdS と並列にプッシュスイッチをつなげておくと手動で点灯できるのでちょっと便利になります。お好みでメインスイッチを付けておくのも良いと思います。
• LED には光拡散キャップやフィルムケース (絶滅危惧種) などの半透明なものをかぶせておくと光が優しくなるので良いです。寝る前に明るい光で目が覚めてしまうのは残念ですし。

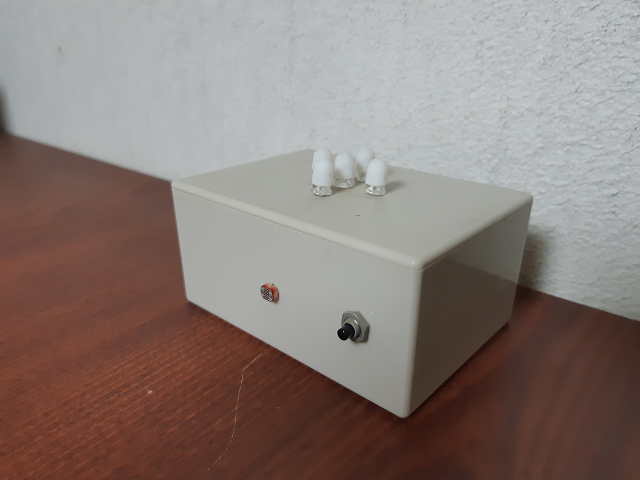

アルバム

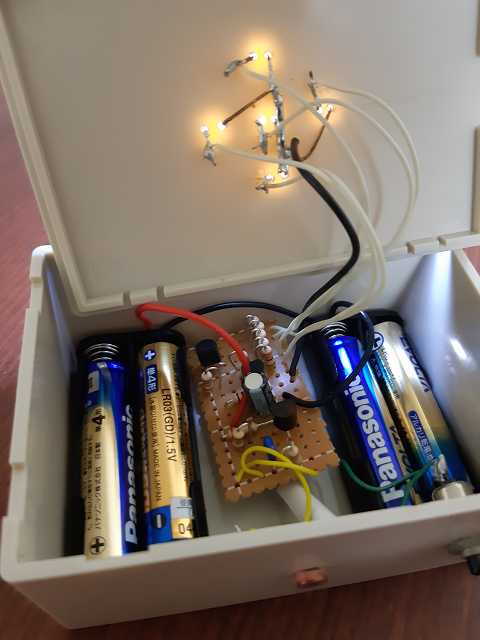

中身 (今見るとひどいね)。単線を使っており，若干不安な感じがあります。電池は単四で，こんな風に丁度良い感じに収まります。今度作るなら，(I) メイン基板は 2 つ穴をあけて底面にネジやスペーサで固定，(II) LED は空中配線ではなく面倒くさらず基板に取り付けて上面にネジやスペーサで固定，(III) 余裕があれば両基板は直接続でなくピンヘッダ等を用いて接続，とかすると思う。ケーシングまでしっかりこだわると「知らないうちに内部でショートしてたりしないかなぁ」みたいな不安が減ると思います。
